设计概念

目前国内的熔盐炉加热由于保守的炉体结构、传统结构的熔盐炉高故障率、熔盐炉熔化的低效率，已远远不能满足大规模光热发电储热介质的熔化需求。

我公司经过多年研发攻关，已成功研制发明出一套高效、经济、安全的高温熔盐熔化装置，使固态粉末状硝酸钾和硝酸钠混合盐直接注入熔盐炉，熔化速度快，加热效率高。

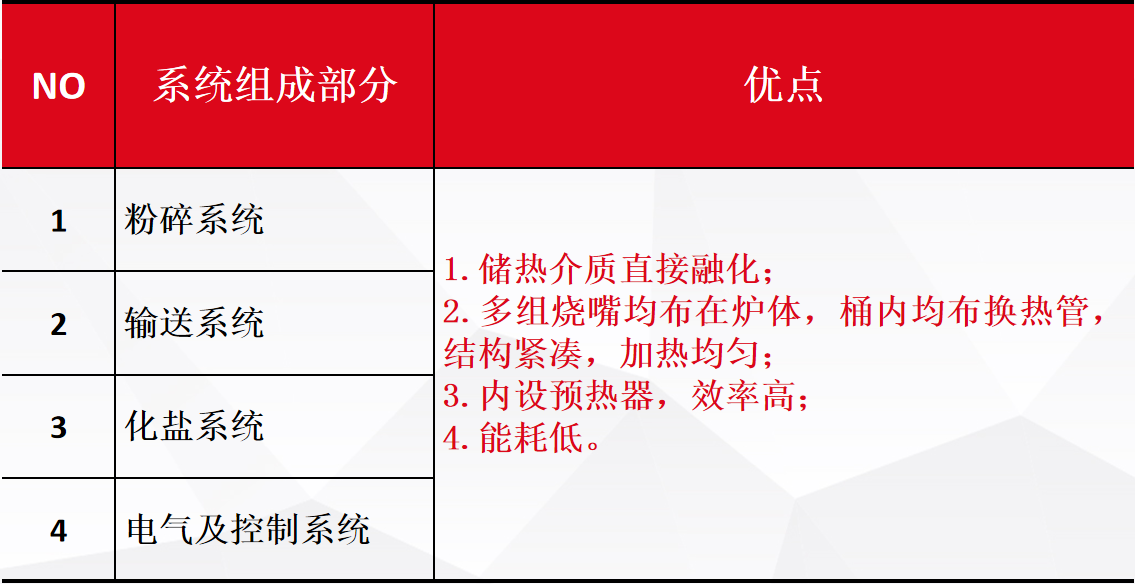

设计范围

化盐系统（美国新月沙丘电站）

化盐系统（联储科技）

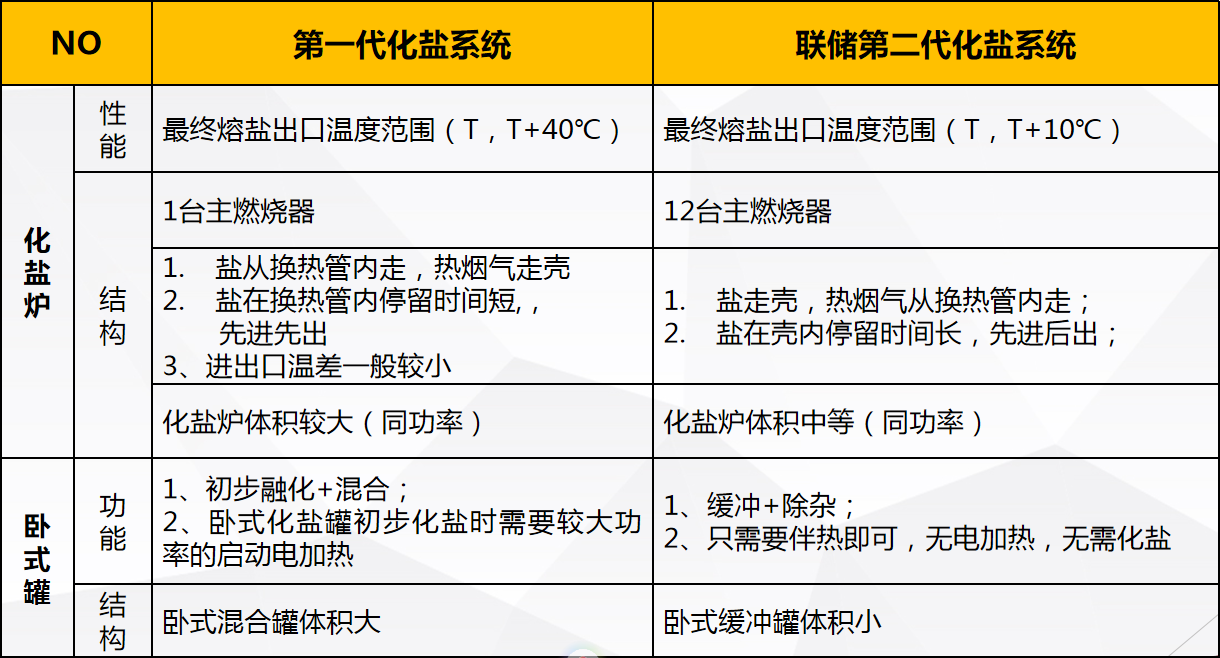

化盐系统对比

                       第一代化盐系统                                         第二代化盐系统

化盐系统对比

化盐系统对比

江苏联储能源科技有限公司工程业绩及科研成果

一: : 联储科技“ 20MWh  熔盐储热项目”

2009 年 6 月份江苏联储能源科技有限公司进入太阳能光热发电产业,开始了熔融盐储能技术的研发。2013 年 3 月 18 日,中国首座太阳能光热发电 20MWh 高温熔盐储能系统产蒸汽发电成功。目前公司的热储能系统经德国宇航中心(DLR) 的太阳能研究所测试,报告显示这一系统的储热效率已经超过了美国Solar Two 光热电站的储热效率,总体性能达到国际先进水平。

二: : 芜湖热储能+ + 空气压缩储能项目

2014 年 11 月 11 日,由中科院、清华大学、江苏联储能源科技有限公司、 上海电气联合承建的安徽芜湖热储能+压缩空气储能发电示范工程试运行首次成 功发电。该项目是国家电网智能化示范项目,装机规模为 500KW,建设的目的主 要是为了验证热储能+压缩空气混合储能系统的整体效率和实际运行效果,通过 示范项目的运行积累经验,为日后建设大规模储能项目积累经验。 “单纯地利用 压缩空气储能技术存在效率较低的缺陷,整体储能发电效率在 15%左右,而据中 科院和清华大学相关专家们的实验结果推算,利用这种热储能+压缩空气储能混 合方案的整体效率可以达到 40%以上。”储热系统在其中起到的主要作用是将冷空气加热膨胀后通过空气透平做功,以显著提升系统效率。

三: : 深圳市爱能森科技有限公司宿迁( ( 国家级) ) 经济 技术开发区光电研究
中心 200kw  塔式太阳能光热电站项目
我公司中标“深圳市爱能森科技有限公司宿迁(国家级)经济技术开发区光电研究中心 200kw 塔式太阳能光热电站及 200kw塔式太阳能光伏屋顶分布式电站设备采购及安装项目”。为该项目供应储热设备、换热设备、化盐设备。

四: : 国家科技部中欧合作项目“防冻抗冻型槽式太阳能聚光集热器系统研发及示范”
该项目顺利解决了槽式太阳能热发电集热系统及管路、设备在低温环境下的 安全可靠运行的技术难题和瓶颈,形成具有自主知识产权的寒区槽式太阳能热发 电技术,对于推动我国太阳能热发电产业的商业化运行具有重大意义。

五: : 国家中小企业发展专项资金提升研发能力项目“开发生产大规模高效低成本太阳 能熔盐储热发电装置”
该项目顺利完成验收。本项目的主要设备有汽轮机发电机组(含DSC 控制系 统)、蒸汽发生器、热水增压泵、熔盐泵、热水循环泵、热力除氧器、储热水箱、 熔盐加热槽、熔盐加热炉、冷却塔、氮气系统、燃气热风炉、控制室、管路及阀门、钢结构、液位计、高温罐体(含硅酸铝纤维及熔盐)、低温罐体(含硅酸铝纤维及熔盐)等。

六: : 广东五星太阳能导热油示范项目
我司为该项目供应热工设备系统包括储热设备、换热设备、化盐设备,该项目去年已经顺利竣工。

七、国家科技部中欧合作项目“防冻抗冻型槽式太阳能聚光集热器系统研发及示范”
该项目顺利解决了槽式太阳能热发电集热系统及管路、设备在低温环境下 的安全可可运行的技术难题和瓶颈,形成具有自主知识产权的寒区槽式太阳能 热发电技术,对于推动我国太阳能热发电产业的商业化运行具有重大意义。

八、国家中小企业发展专项资金提升研发能力项目“开发生产大规模高效低成本 太阳能熔盐储热发电装置”
本项目的主要设备有汽轮机发电机组(含 DSC 控制 系统)、蒸汽发生器、 热水增压泵、熔盐泵、热水循环泵、热力除氧器、储 热水箱、熔盐加热槽、 熔盐加热炉、冷却塔、氮气系统、燃气热风炉、控制 室、管路及阀门、钢结 构、液位计、高温罐体(含硅电铝纤维及熔盐)、低温罐体(含硅电铝纤维及 熔盐)等。

九、新疆新华能电气股份有限公司 10  万千瓦太阳能光热发电及城市集中 供热示范项目
目前我公司正为该项目设计储热系统。主要包括导热油系统、储热系统、 换 热系统、蒸汽发生系统。(参与前期设计,后未实施)

十、民力储热系统
该储热系统主要配备的设备有储热罐、换热器、温度压力传感器、风机、 阀门、流量计、管道及保温设施、控制系统等。采用陶瓷板集热器加热空气, 热空气经过储热罐换热给储热罐中的固态储热物质。需要放热时冷空气流过储 热罐被加热。加热后热空气分两路。热空气一路进入斯特发电机,给发电机供 热;另一路进入换热器,给导热油加热。

十一、全球能源互联网研究院储冷储热单元
江苏联储能源科技有限公司将熔盐储能技术应用于太阳能热发电站外,在智能电网调峰上又一实践项目,为国家电网全球能源互联网研究院储冷储热单 元(熔融盐储热系统)的供货商。国家电网全球能源互联网研究院将利用熔融 盐储热在电网调峰调频方面的优势,发展智能电网,提高发电厂输出功率的可 控性,抑制功率波动,提高电能质量,实现储能功能与电网需求的密切契合。

哈密项目
